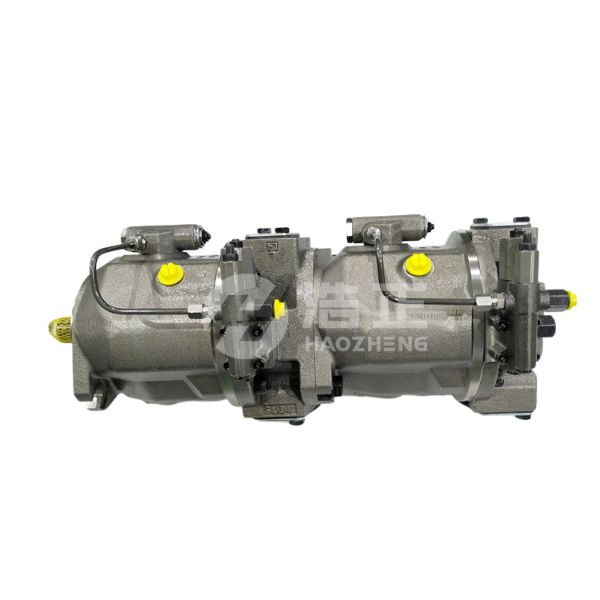

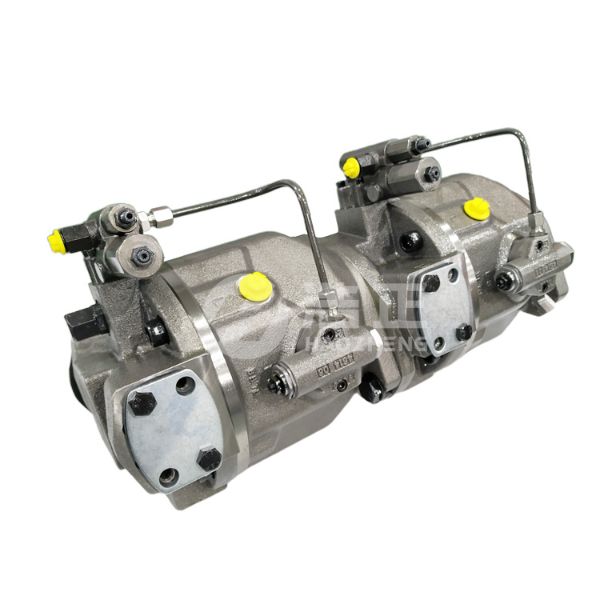

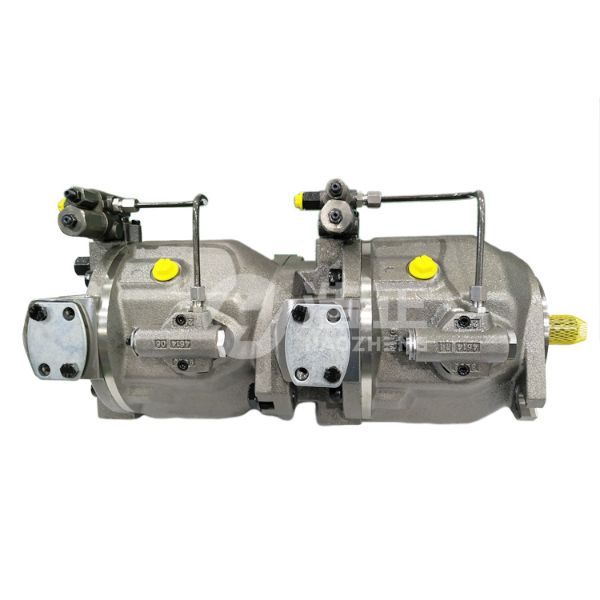

HZ-A10VSO系列产品简介:
HZ-A10VSO系列是中压斜盘式柱塞泵,具有恒压控制、恒流量控制、恒功率控制、远程调压控制等方式,结构简单、体积小、重量轻、噪音低、使用寿命长等优点,可组合成串联泵驱动,广泛应用于冶金机械、矿山机械、工业机械、工程机械等领域。
HZ-A10VSO31系列技术参数表1:
型号 | HZ-A10VSO18 | HZ-A10VSO28 | HZ-A10VSO45 |
排量 | 18mL/r | 28mL/r | 45mL/r |
旋转方向 | R:顺时针L:逆时针(从轴端方向看) |
额定转速 | 2200r/min | 2000r/min | 1500r/min |
最高转速 | 3300r/min | 3000r/min | 2600r/min |
进口压力 | 0.08~3Mpa |
额定压力 | 28MPa |
最高压力 | 35MPa |
壳体压力 | ≤0.2MPa |
工作方式 | 开式系统 |
泵体重量 | 12kg | 15kg | 21kg |
HZ-A10VSO31系列技术参数表2:
型号 | HZ-A10VSO71 | HZ-A10VSO100 | HZ-A10VSO140 |
排量 | 71mL/r | 100mL/r | 140mL/r |
旋转方向 | R:顺时针L:逆时针(从轴端方向看) |
额定转速 | 1500r/min | 1500r/min | 1500r/min |
最高转速 | 2200r/min | 2000r/min | 1800r/min |
进口压力 | 0.08~3Mpa |
额定压力 | 28MPa |
最高压力 | 35MPa |
壳体压力 | ≤0.2MPa |
工作方式 | 开式系统 |
泵体重量 | 33kg | 45kg | 60kg |
HZ-A10VSO31系列油泵安装结构尺寸表
![HZ-A10VSO31系列油泵安装结构图](upload/month_2105/202105191433137662.jpg)
规格 | A1(Φ) | A2(Φ) | A3(Φ) | A4 | A5 |
HZ-A10VSO18 | 80 | 19.05 | 152 | 195 | 52.4 |
HZ-A10VSO28 | 100 | 22.2 | 164 | 206 | 58.7 |
HZ-A10VSO45 | 100 | 25.4 | 184 | 224 | 69.9 |
HZ-A10VSO71 | 125 | 31.75 | 210 | 259 | 77.8 |
HZ-A10VSO100 | 125 | 38.1 | 210 | 329 | 88.9 |
HZ-A10VSO140 | 180 | 44.45 | 200 | 337.5 | 88.9 |
规格 | A6(Φ) | A7 | A8 | A9(Φ) | A10 |
HZ-A10VSO18 | 25 | 26.7 | 47.6 | 20 | 22.2 |
HZ-A10VSO28 | 32 | 30.2 | 47.6 | | |
